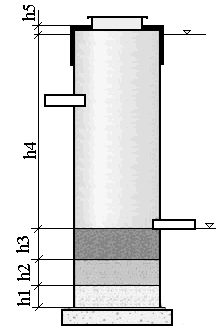

Siurblinės aukščių parinkimas

Parenkant siurblinės aukštį reikia įvertinti:

  • Įtekėjimo vamzdžio aukštis (h4)

  • Darbinio tūrio aukštis (h2)

  • Atsarginio tūrio aukštis (h3)

  • Siurblio išjungimo aukštis (h1)

  • Dangčio aukštis virš žemės paviršiaus (h5)

Bendras siurblinės aukštis hmin =h1 + h2+ h3 + h4  + h5 .

Darbinis tūris parenkamas pagal leidžiamą siurblio  įjungimų skaičių per valandą.

Atraminės plokštės parinkimas

Tipas (skersmuo)

А*В, mm

С, mm

Ø D, mm

Vnt.

1000

1500

250

1200

90

4

1400

2100

300

1600

45

8

1800

2700

300

2000

36

12

2200

3300

350

2400

30

12

3000

4000

400

3200

30

12

 Atraminės plokštės storio skaičiavimas:

  1. Siurblinės tūris = π * r2 * Н

  2. Grunto spaudimas = (А*В- π *r2)*Н*0,5

  3. Plokštės storis= (π * r2 * Н - (А * В - π * r2) * Н * 0,5)/(А*В*1,5)

Betono lyginamasis svoris = 2,5

Vandens lyginamasis svoris  = 1,0

Betono lyginamasis svoris vandenyje = 1,5
